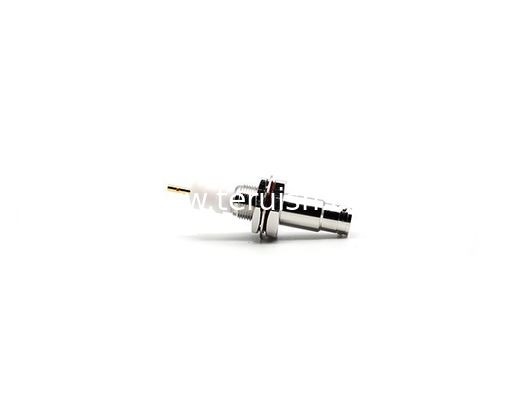

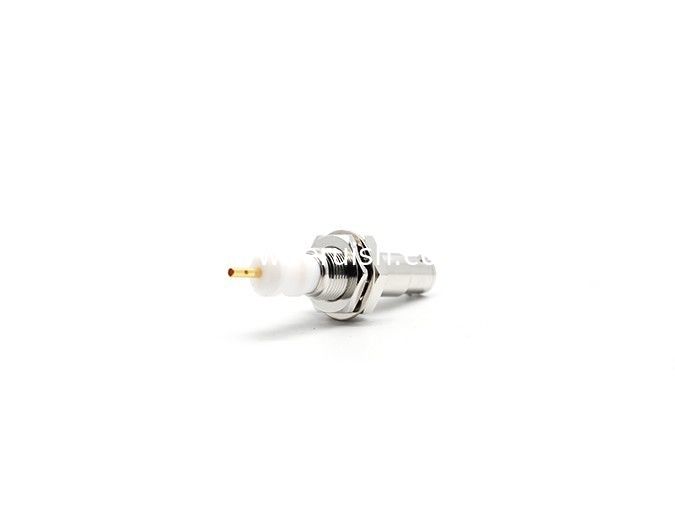

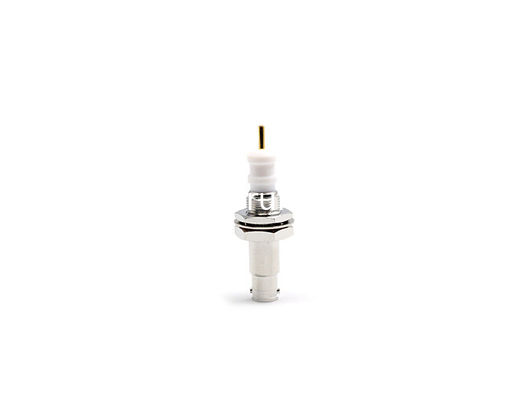

SHV Male Bulkhead RF coaxial Connector

SHV Male Bulkhead RF coaxial Connector

    • SHV Male Bulkhead RF coaxial Connector
    • SHV Male Bulkhead RF coaxial Connector
    • SHV Male Bulkhead RF coaxial Connector
  • SHV Male Bulkhead RF coaxial Connector

    Product Details:

    Place of Origin: China
    Brand Name: Terui
    Certification: RoHS
    Model Number: SHV-T-JYD

    Payment & Shipping Terms:

    Minimum Order Quantity: 10
    Price: Negotiation
    Packaging Details: Standard export packaging
    Delivery Time: 3-10 working days
    Payment Terms: T/T, L/C, Western Union
    Supply Ability: 1000000pcs per month
    Contact Now
    Detailed Product Description

    SHV Male Bulkhead RF coaxial Connector

    Series SHV is coaxial high voltage connector with 3.5KV (RMS) or 5KV DC. The connector is widely used in nuclear devices and test equipment . Voltage is suitable for matching mated or unmatched conditions.



    Product Details



    SHV Male Bulkhead RF coaxial Connector

    Teruilai P/N:SHV-T-JYD

    RoHS Certificate: Compliant

    Electrical data Requirments
    Frequency range DC-300Mhz
    Dieletric withstanding voltage 5.0KV rms,50Hz(depending on cable)
    Characteristic impedance 50Ω
    Contact resistance
    Center conductor ≦2mΩ
    Outer conductor ≦1.5mΩ

    Mechanical data Requirments
    Durability (matings) ≧500

    Environmental data Requirments
    Temperature range -65℃ to 165℃

    Material data Requirments
    Connector parts Material Plating
    Body Brass Nickel
    Pin Contact Bronze Gold
    Insulators PTFE
