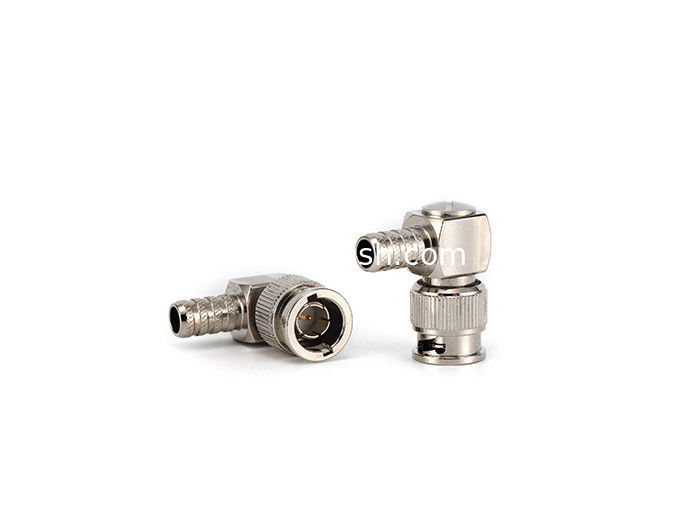

Mini-BNC Male Right angel Connector for LMR240 Cable

Mini-BNC Male Right angel Connector for LMR240 Cable

Mini-BNC Male Right angel Connector for LMR240 Cable

Product Details:

Place of Origin: China
Brand Name: Terui
Certification: RoHS
Model Number: MINIBNC-JW240Y

Payment & Shipping Terms:

Minimum Order Quantity: 10
Price: Negotiation
Packaging Details: Standard export packaging
Delivery Time: 3-10 working days
Payment Terms: T/T, L/C, Western Union
Supply Ability: 1000000pcs per month
Contact Now
Detailed Product Description

Mini-BNC Male Right angel Connector for LMR240 Cable

BNC connector is one kind of bayonet coupling mechanism connector up to 4GHZ.. It has two versions, 50Ω and 75Ω .They are intermateable.



Product Details

Mini-BNC Male Right angel Connector for LMR240 Cable

Teruilai P/N : MINIBNC-JW240Y

RoHS Certificate: Compliant

Electrical data Requirments
Frequency range DC-4GHZ
Dieletric withstanding voltage 1500V
Characteristic impedance 50Ω
Insulation Resistance ≧5000MΩ
Contact Resistance
.Center conductor ≦3mΩ
.Outer conductor ≦2mΩ

Mechanical data Requirments
Durability (matings) ≧500

Environmental data Requirments
Temperature range -45℃ to 125℃

Material data Requirments
Connector parts Material Plating
Body Brass Nickel-plated
Pin contacts Brass Gold
Insulators Teflon
Gasket Silicon rubber
Coupling Nut Brass Nickel-plated
