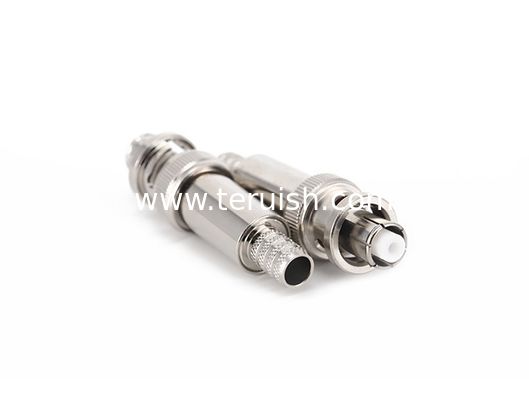

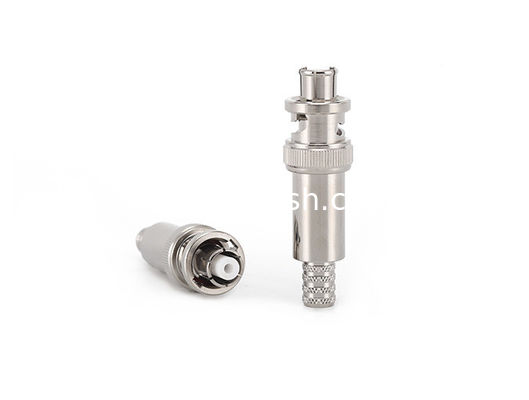

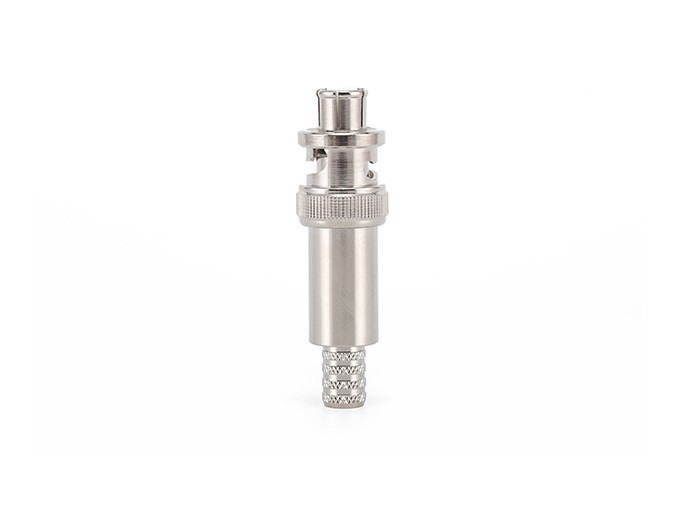

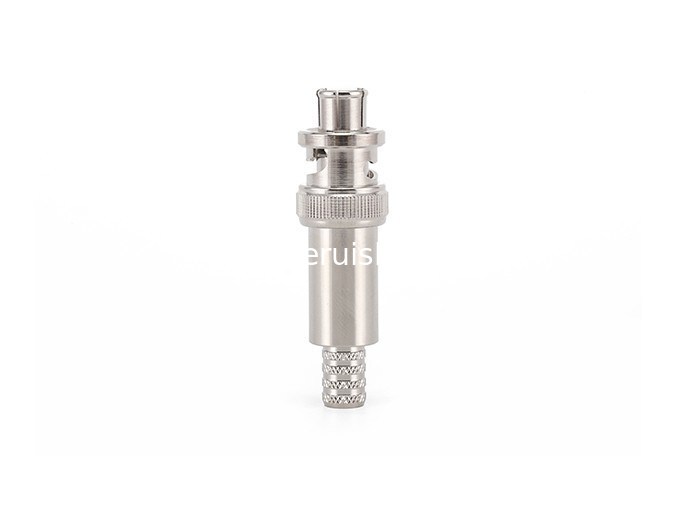

SHV Female crimp 5D-FB cable RF Connector

SHV Female crimp 5D-FB cable RF Connector

    • SHV Female crimp 5D-FB cable RF Connector
    • SHV Female crimp 5D-FB cable RF Connector
    • SHV Female crimp 5D-FB cable RF Connector
  • SHV Female crimp 5D-FB cable RF Connector

    Product Details:

    Place of Origin: China
    Brand Name: Terui
    Certification: RoHS
    Model Number: SHV-K5D-FBY

    Payment & Shipping Terms:

    Minimum Order Quantity: 10
    Price: Negotiation
    Packaging Details: Standard export packaging
    Delivery Time: 3-10 working days
    Payment Terms: T/T, L/C, Western Union
    Supply Ability: 1000000pcs per month
    Contact Now
    Detailed Product Description

    SHV Female crimp 5D-FB cable RF Connector

    Series SHV is coaxial high voltage connector with 3.5KV (RMS) or 5KV DC. The connector is widely used in nuclear devices and test equipment . Voltage is suitable for matching mated or unmatched conditions.



    Product Details



    Teruilai P/N: SHV-K5D-FBY

    RoHS Certificate: Compliant

    Electrical data Requirments
    Frequency range DC-300Mhz
    Dieletric withstanding voltage 5.0KV rms,50Hz(depending on cable)
    Insulation Resistance ≧1TΩ
    Characteristic impedance 50Ω
    Contact resistance
    Center conductor ≦2mΩ
    Outer conductor ≦1.5mΩ

    Mechanical data Requirments
    Durability (matings) ≧500

    Environmental data Requirments
    Temperature range -65℃ to 165℃

    Material data Requirments
    Connector parts Material Plating
    Body Brass Suco plated
    Pin Contact Bronze Gold
    Coupling nut Brass Suco plated
    Crimp ferrules copper Nickel
    Insulators PTFE
