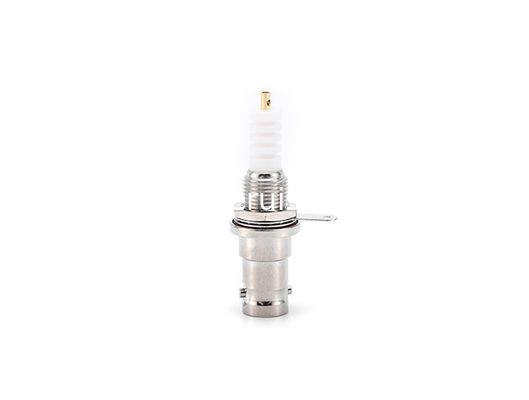

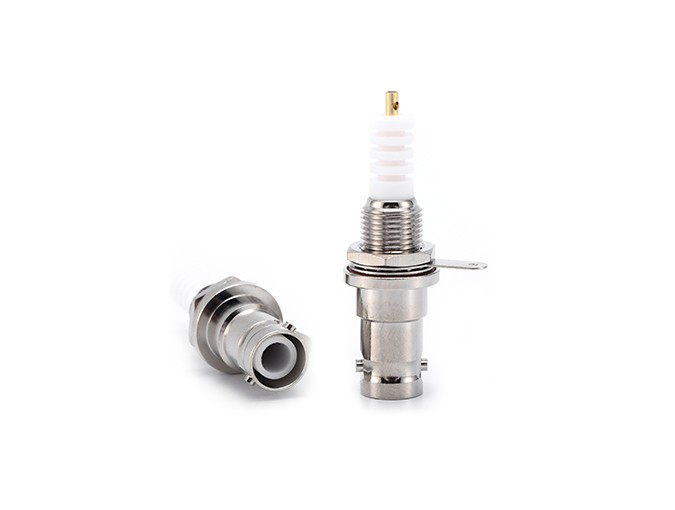

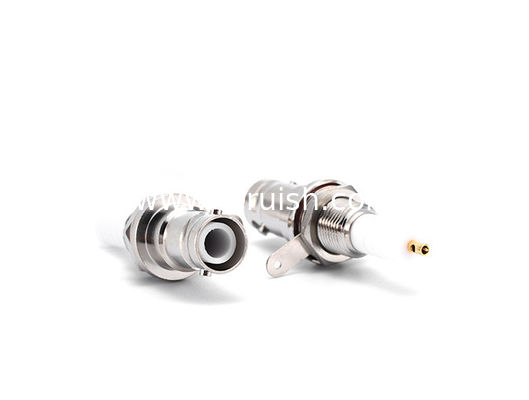

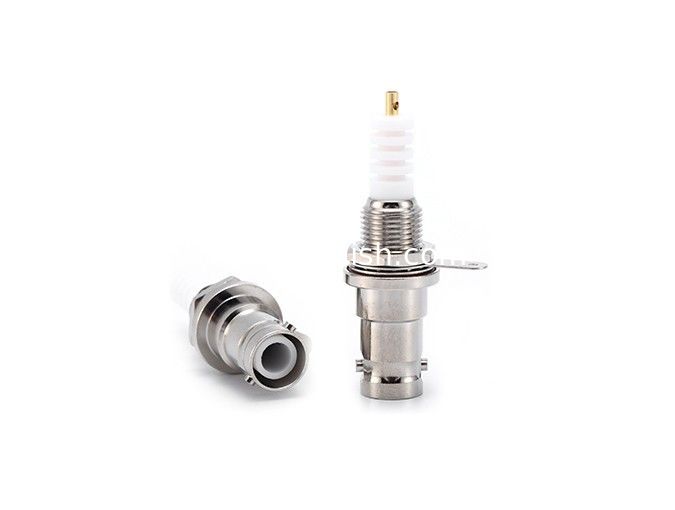

SHV male bulkhead Connector for Terminal

SHV male bulkhead Connector for Terminal

    • SHV male bulkhead Connector for Terminal
    • SHV male bulkhead Connector for Terminal
    • SHV male bulkhead Connector for Terminal
  • SHV male bulkhead Connector for Terminal

    Product Details:

    Place of Origin: China
    Brand Name: Terui
    Certification: RoHS
    Model Number: SHV-JYD3

    Payment & Shipping Terms:

    Minimum Order Quantity: 10
    Price: Negotiation
    Packaging Details: Standard export packaging
    Delivery Time: 3-10 working days
    Payment Terms: T/T, L/C, Western Union
    Supply Ability: 1000000pcs per month
    Contact Now
    Detailed Product Description

    SHV male bulkhead Connector for Terminal

    MHV is a miniature high voltage connector,3500v (RMS) test high voltage (paired) in the pairing case,working voltage 1.6kv (RMS) and applicable to 300MHZ.

    Product Details



    SHV male bulkhead Connector for Terminal

    Teruilai P/N: SHV-JYD3

    RoHS Certificate: Compliant

    Electrical data Requirments
    Frequency range DC-300Mhz
    Dieletric withstanding voltage 5.0KV rms,50Hz(depending on cable)
    Insulation Resistance ≧1TΩ
    Characteristic impedance 50Ω
    Contact resistance
    Center conductor ≦2mΩ
    Outer conductor ≦1.5mΩ

    Mechanical data Requirments
    Durability (matings) ≧500

    Environmental data Requirments
    Temperature range -65℃ to 165℃

    Material data Requirments
    Connector parts Material Plating
    Body Brass Suco plated
    Pin Contact Bronze Gold
    Insulators PTFE
