N female Connector Flange Mounting

N female Connector Flange Mounting

    • N female Connector Flange Mounting
    • N female Connector Flange Mounting
    • N female Connector Flange Mounting
  • N female Connector Flange Mounting

    Product Details:

    Place of Origin: China
    Brand Name: Terui
    Certification: RoHS
    Model Number: N: N-50KF-C

    Payment & Shipping Terms:

    Minimum Order Quantity: 10
    Price: Negotiation
    Packaging Details: Standard export packaging
    Delivery Time: 3-10 working days
    Payment Terms: T/T, L/C, Western Union
    Supply Ability: 1000000pcs per month
    Contact Now
    Detailed Product Description

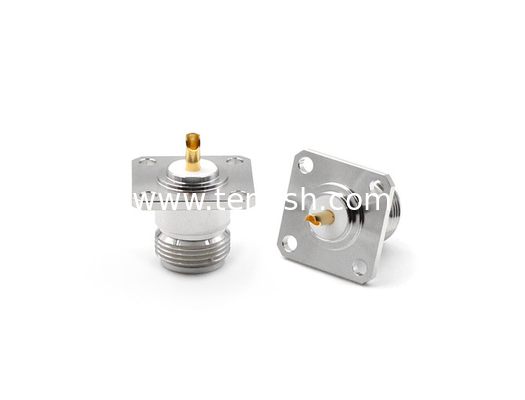

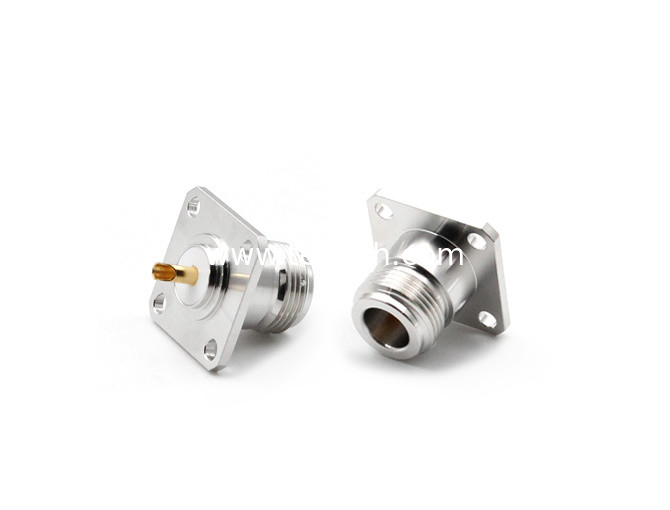

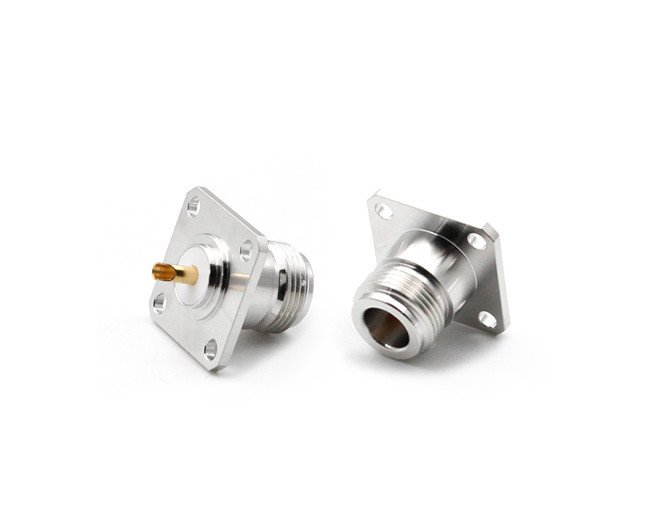

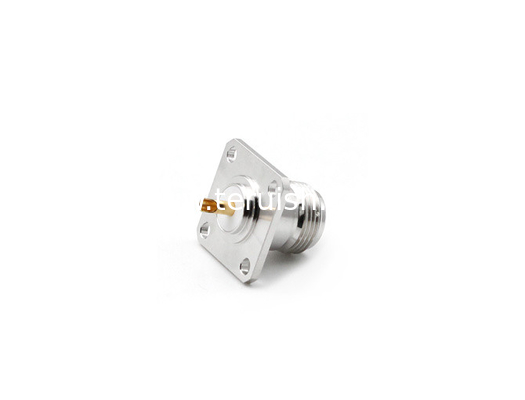

    N female Connector Flange Mounting

    Series N female flange Micro RF Coaxial Connector is one kind of screw-coupling middle-power coaxial connector up to 11GHZ and some versions can be extended to 18GHZ. It has great performance of vibration-proof, high reliablity and super electrical properties, widely used in communication applications.Concerning the cable links, clamp, crimp and solder types are all available.



    Product Details



    N female Connector Flange Mounting

    Teruilai P/N: N-50KF-C



    Electrical data Requirments
    Frequency range DC-6GHZ
    Dieletric withstanding voltage 1500V
    Characteristic impedance 50Ω
    Insulation Resistance ≧5000MΩ
    Contact Resistance
    .Center conductor ≦1.0mΩ
    .Outer conductor ≦0.2mΩ
    VSWR ≦1.20

    Mechanical data Requirments
    Durability (matings) ≧500

    Environmental data Requirments
    Temperature range -40℃ to 70℃

    Material data Requirments
    Connector parts Material Plating
    Body brass Nickel -plated
    Pin contacts brass /beryllium copper Gold plated
    Insulators teflon
