TNC Male Connector Termination

TNC Male Connector Termination

    • TNC Male Connector Termination
    • TNC Male Connector Termination
    • TNC Male Connector Termination
  • TNC Male Connector Termination

    Product Details:

    Place of Origin: China
    Brand Name: Terui
    Certification: RoHS
    Model Number: TNC-50JRA

    Payment & Shipping Terms:

    Minimum Order Quantity: 10
    Price: Negotiation
    Packaging Details: Standard export packaging
    Delivery Time: 3-10 working days
    Payment Terms: T/T, L/C, Western Union
    Supply Ability: 1000000pcs per month
    Contact Now
    Detailed Product Description

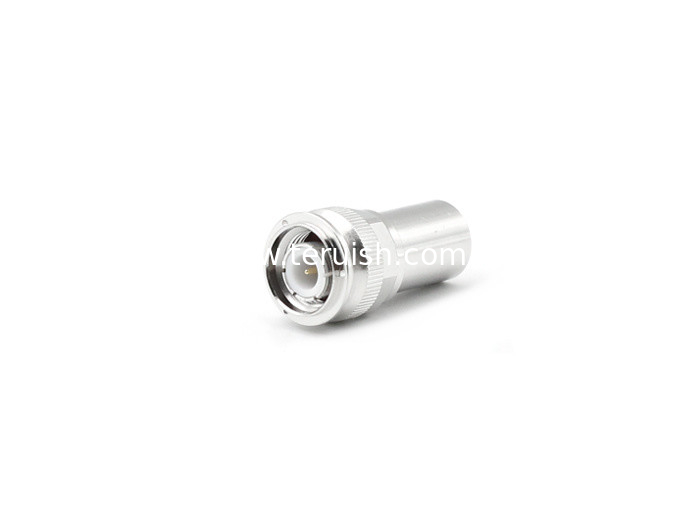

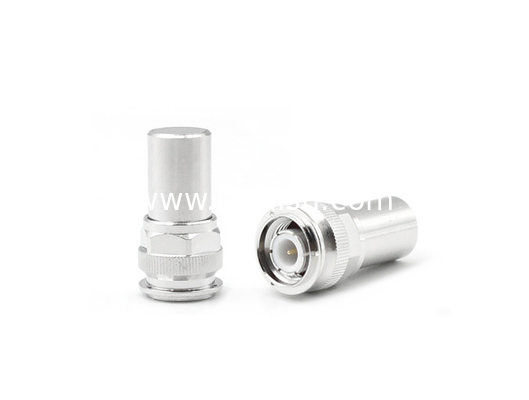

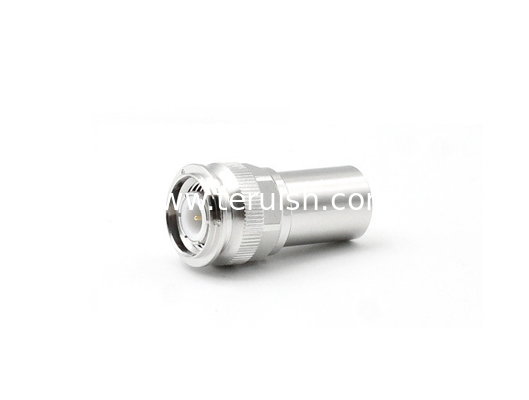

    TNC Male Connector Termination

    The TNC RF Termination can be designed based on customer's request ,with impendence of 50Ω or 75 Ω. The RF Termination can be matched to any transmission line.



    Product Details

    TNC male RF Coaxial Termination



    Teruilai P/N:TNC-50JRA



    RoHS Certificate: Compliant

    Electrical data Requirments
    Frequency range DC-6GHZ
    Dieletric withstanding voltage ≧1500V
    Characteristic impedance 50Ω
    Insulation Resistance ≧1000MΩ
    Contact Resistance
    .Center conductor ≦1.5mΩ
    .Outer conductor ≦0.2mΩ
    VSWR 1.3:1
    Power 2W

    Mechanical data Requirments
    Durability (matings) ≧500

    Environmental data Requirments
    Temperature range -40℃ to 85℃

    Material data Requirments
    Connector parts Material Plating
    Body Brass Nickel-plated
    Pin contacts Bronze gold-plated
    Insulators Teflon
